◇ 入荷 ◇

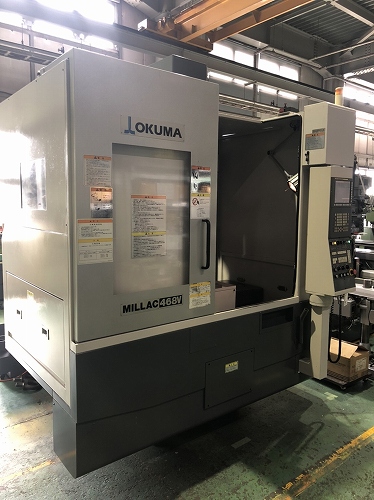

OKUMA MILLAC468V
FANUC31iシリーズ が入荷しました。
※2011年製
【 特 徴 】
角スライドを全摺動面に採用し、
高い剛性と長寿命を確保しながら、
高速送り、高精度位置決め、
微小送りなど高い性能を発揮することで人気の機種となっております。
各軸の動作確認をし、
全摺動面の擦り減り具合を
ロードメーターにて数値確認して
おります。
各軸のスライドを見る限り、
キズ・打痕・膨らみは特に見受けられませんでした。 とても良い状態だと思います。
FANUC31iシリーズ が入荷しました。
※2011年製
【 特 徴 】
角スライドを全摺動面に採用し、
高い剛性と長寿命を確保しながら、
高速送り、高精度位置決め、
微小送りなど高い性能を発揮することで人気の機種となっております。
各軸の動作確認をし、
全摺動面の擦り減り具合を
ロードメーターにて数値確認して
おります。
各軸のスライドを見る限り、
キズ・打痕・膨らみは特に見受けられませんでした。 とても良い状態だと思います。

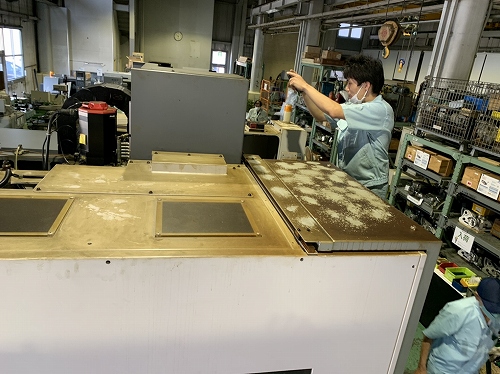

◇ 分解・清掃 ◇

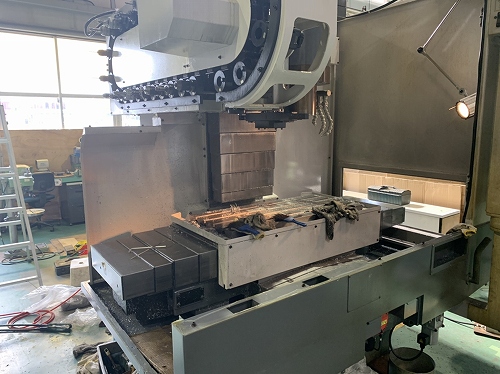

ツールマガジン・テーブル下・
ボールネジ部
他総ばらしによる分解清掃のため
機械本体のカバーは全て外していく作業から始まります。
また、機械本体のカバー（板金）に
歪んでしまっている箇所が
あったため、修正をしました。
ボールネジ部
他総ばらしによる分解清掃のため
機械本体のカバーは全て外していく作業から始まります。
また、機械本体のカバー（板金）に
歪んでしまっている箇所が
あったため、修正をしました。
◇ 運転調整 ◇

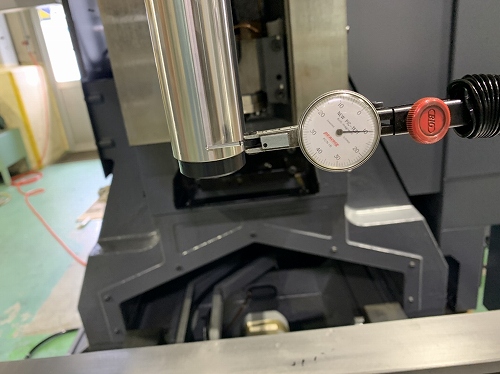

◎精度検査・運転調整◎
①テーブルのX・Y軸方向の運動の直角度
②主軸頭のZ軸方向の運動の直角度
③テーブル上面の真直度
④各軸方向の運動相互の直角度
⑤X・Y軸方向の運動とテーブル上面との平行度
⑥X軸方向の運動と基準T溝側面との平行度
⑦主軸のZ軸方向の動き
⑧主軸穴内面の振れ
⑨主軸中心線とテーブル上面との直角度
⑩バックラッシュ測定をし、
パラメータ数値の確認 （①～⑧の項目につきましては全て許容値の範囲以内となりました。 ⑨の項目につきましては許容値から外れたため、レベル調整にて矯正しました。）
※自社の測定工具・検査工具を用いて検査を実施しております。
診断したところ、
バックラッシュは見受けられませんでした。 そのため、バックラッシュ補正は実施しておりません。
①テーブルのX・Y軸方向の運動の直角度
②主軸頭のZ軸方向の運動の直角度
③テーブル上面の真直度
④各軸方向の運動相互の直角度
⑤X・Y軸方向の運動とテーブル上面との平行度
⑥X軸方向の運動と基準T溝側面との平行度
⑦主軸のZ軸方向の動き
⑧主軸穴内面の振れ
⑨主軸中心線とテーブル上面との直角度
⑩バックラッシュ測定をし、
パラメータ数値の確認 （①～⑧の項目につきましては全て許容値の範囲以内となりました。 ⑨の項目につきましては許容値から外れたため、レベル調整にて矯正しました。）
※自社の測定工具・検査工具を用いて検査を実施しております。
診断したところ、
バックラッシュは見受けられませんでした。 そのため、バックラッシュ補正は実施しておりません。
