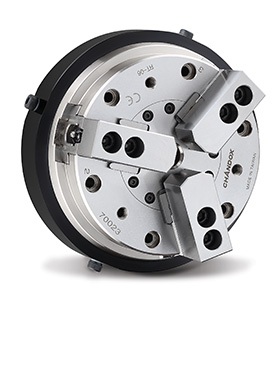

CHANDOX ロータリーエアーチャック RTシリーズ
RTシリーズ
- 断続運転
- 防錆処理
- シリンダー内蔵
▼寸法図
▼寸法表
| 型 式 | A | B | C | D | E | F | G | H | I | J | L | K | M | N(max) | N(min) | O(max) | O(min) | P | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ▶ RT-05 | 140 | 85 | 16 | 60 | 6 | 182 | 33.6 | 62 | 14 | 10 | 25 | 6-M8×1.25P | PCDØ118 | 26.93 | 24.62 | 20.05 | 6.55 | 26 | - | 3-M8×1.25P (PCDØ92) |
| ▶ RT-06 | 170 | 93 | 20 | 80 | 7 | 215 | 40.4 | 73 | 20 | 12 | 31 | 6-M8×1.25P | PCDØ147 | 36.46 | 33.69 | 21.55 | 15.55 | 26 | - | 3-M10×1.5P (PCDØ130) |
| ▶ RT-08 | 215 | 112 | 30 | 110 | 8 | 255 | 42.4 | 95 | 25 | 14 | 35 | 6-M10×1.5P | PCDØ185 | 44.92 | 41.52 | 29.55 | 17.55 | 27 | 3-M10×1.5P (PCDØ186) | 3-M10×1.5P (PCDØ146) |
▼仕様表
| 型 式 | 貫通 穴径 (mm) | ピストン (cm2) |
プランジャ ストローク (mm) | ジョー ストローク 直径 (mm) |
許容最高 回転速度 r.p.m (min-1) | 最大設定 エアー圧力 kgf/cm2 (Mpa) |
エアー 把握力 7kgf/cm2 (0.7Mpa) | 把握 範囲 | 適合 硬爪 | 適合 生爪 |
|---|---|---|---|---|---|---|---|---|---|---|
| ▶ RT-05 | 16 | 74 | 10 | 4.6 | 51 | 7 (0.7) | 1340 (13.1) | Ø4-Ø140 | HJ-05 | SJ-05 |
| ▶ RT-06 | 20 | 120 | 13 | 5.5 | 41 | 7 (0.7) | 2330 (22.8) | Ø25-Ø170 | HJ-06 | SJ-06 |
| ▶ RT-08 | 30 | 190 | 16 | 6.8 | 33 | 7 (0.7) | 3730 (36.5) | Ø33-Ø215 | HJ-08 | SJ-08 |
対応補用機器
-
硬爪
HJシリーズ
-
生爪
SJシリーズ
